swagelok世伟洛克卡套3通

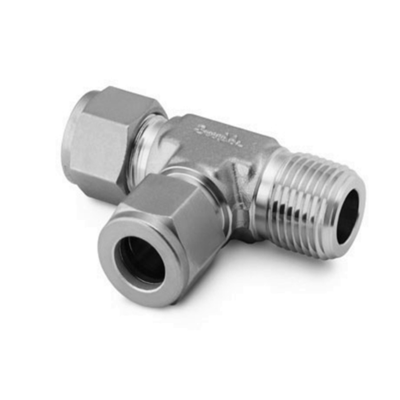

不锈钢 世伟洛克卡套管接头， 联合三通接头， 1/2 in. 卡套管外径

一、卡套式接头安装方法:

    1，锯下合适长度的无缝钢管，去除端口处毛刺。管子端面要与轴线垂直，角度公差不大于0.5°。如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。

    2，把螺一母和片套套在无缝钢管上。注意螺母和方向，不要装反了。

    3，在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体，(管子一定要插到底)用手旋紧螺母

    4，拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到(压力点)。

    5，达到压力点后，再将压紧螺一母拧紧1/2。

    6，将预装配接头体拆下，检查片套刃边的一嵌入情况，可见的突起带必须填满卡套端面的空间。卡套可以稍旋转，但不能轴向推移。

    7，终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止。接着再拧紧1/2圈安装完毕。

swagelok世伟洛克卡套3通

 二、卡套接头安装须知:

    卡套接头在安装时需将与卡套接头连接的接管接口处内外都处理干净，接管口处一定要打磨平整，表面不能有毛刺和凹凸面。而且接管与卡套接头嵌入部位不应有弯曲现象，不然会导致卜套接头与钢管的连接处有泄漏的现象。连接的片套接头两端的钢管应该采用统一材质的管子，可有效防止泄漏。

    钢管一嵌入卡套接头体以后，开始紧固卡套力度的力度也不宜过大，应循序渐进的将卡套拧紧螺纹尾部或2/3处，在有扳手将卡套紧固一下即可。

    卡套式管接头一是适用介质:油、水、气等非腐蚀性或腐蚀性介质的，密封管接头，配用铝塑管的规格要求比较灵活，与管道连接后，具有连接牢靠、密封性能好等特点

    因而在炼油、化工、轻工、纺织、***、冶金、航空、船舶等系统中被广泛采用;卡套式管接头也适用于各种机械工程、机床设备等液压传动管路。
